使用 E = V/d 理解電場與電勢差

想像兩塊平行金屬板連接到一個 600 V 的電源。現在把兩塊板移得更靠近，但仍將電壓維持在 600 V。

預測兩板之間的電場會發生甚麼變化。電壓沒有改變，所以電場會保持不變，還是因為兩板距離變近而變得更強？

電場會變得更強。

這個結果就是以下關係的核心概念：

\[
E = \frac{V}{d}
\]

對於平行板之間的均勻電場，電場強度取決於電勢改變了多少，以及這個改變在多短的距離內發生。

01從物理圖像開始

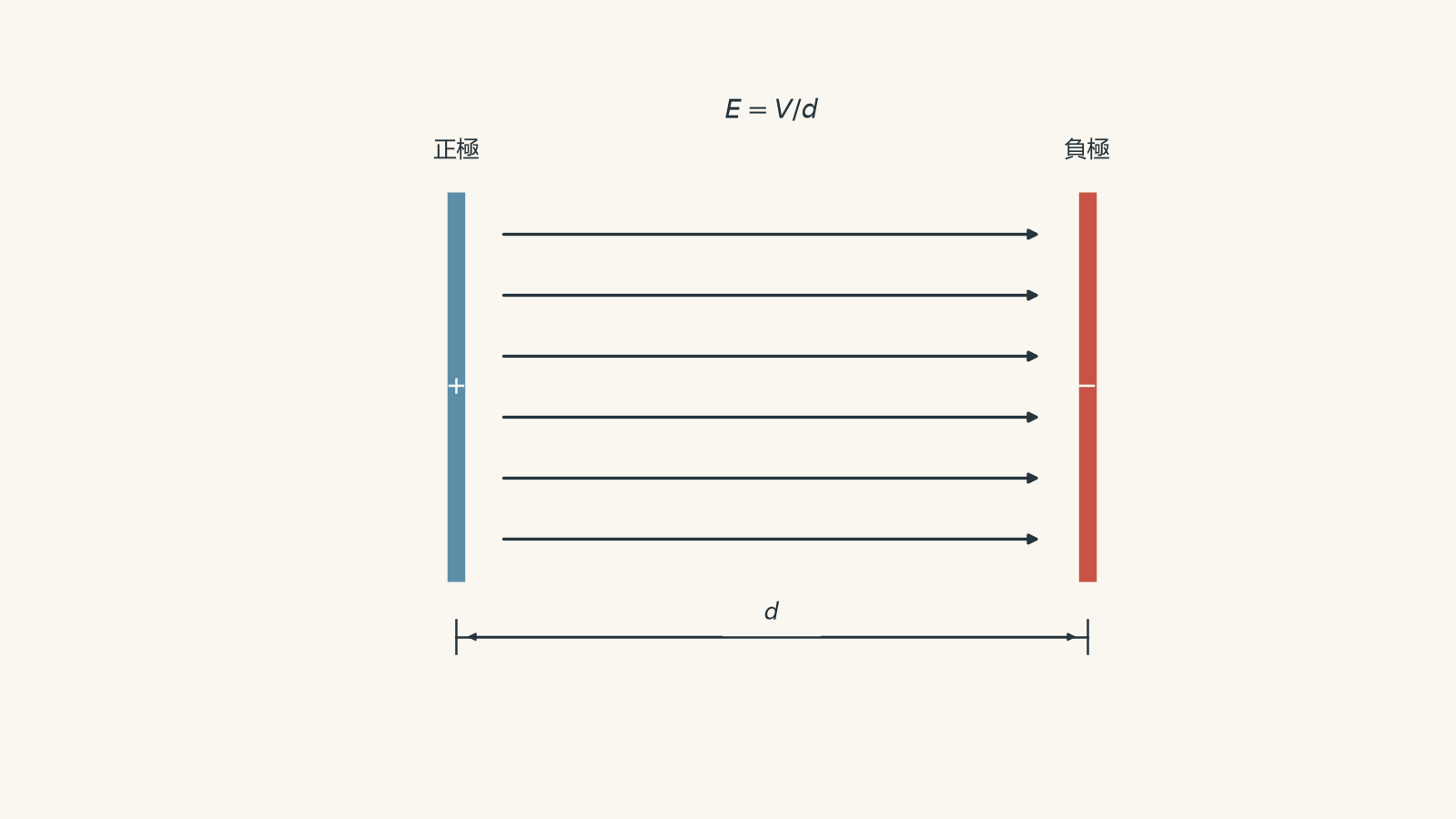

假設左邊的板帶正電，右邊的板帶負電。

放在兩板之間的正試驗電荷會受到指向負極板的電力。根據定義，電場方向就是正試驗電荷會加速的方向。

在面積較大、間距較小的平行板之間，只要遠離邊緣，電場可近似視為均勻。這表示：

• 每一點的電場大小相同，
• 每一點的電場方向相同，
• 電場線互相平行，而且間距相等。

真實的平行板在邊緣附近會出現一些電場線彎曲的情況。這稱為邊緣效應（fringing）。當 HSC 題目要求你把平行板之間的電場視為均勻電場時，就是要你忽略這種邊緣效應。

02電壓與電場有甚麼關係？

你大概已經把電壓理解為電勢差。這裡真正有用的問題是：究竟是哪一種量的差？

電勢表示每單位電荷可具有的電勢能。1 伏特的電勢差代表每庫侖電荷的電勢能改變 1 焦耳：

\[
1\text{ V} = 1\text{ J/C}
\]

現在改為想像重力勢。若下降高度同樣是 10 m，把這 10 m 分布在一段又長又平緩的斜坡上，與把它集中在一段又短又陡的斜坡上，感覺會很不一樣。

電場的情況也很相似。

兩板之間的電壓告訴我們電勢的總變化量。板間距離則告訴我們這個變化是在多長的距離內發生。若很大的電壓變化發生在很短的距離內，電場就會很強。

這個類比很有用，但並不完整。電勢並不是實際的高度，而且帶電粒子也不會只是單純地「向下滾」。它們的運動還取決於電荷的正負，以及它們原本是否已有速度。

03關係式 \(E = V/d\)

對於平行板之間的均勻電場，電場大小為

\[
E = \frac{V}{d}
\]

其中：

從單位本身便能相當清楚地看出它的意義：

\[
E = \frac{\text{伏特}}{\text{公尺}}
\]

因此，電場強度告訴你電勢隨距離變化得有多快。

例如，\(20\,000\text{ V/m}\) 的電場表示沿電場方向每移動一公尺，電勢便改變 20 000 V。

在實驗室的平行板之間，你通常不會移動整整一公尺。不過這個關係仍然按比例成立。在 \(1.0\text{ mm}\) 的距離內，同一電場所造成的電勢變化為

\[
\Delta V = Ed = (20\,000)(1.0\times10^{-3}) = 20\text{ V}
\]

04留意距離的單位

這是最容易失分的地方之一。

這個方程要求 \(d\) 必須以公尺表示。

因此：

\[
1\text{ cm} = 1\times10^{-2}\text{ m}
\]

以及

\[
1\text{ mm} = 1\times10^{-3}\text{ m}
\]

所以，\(4.0\text{ mm}\) 的板間距離應寫成

\[
4.0\times10^{-3}\text{ m}
\]

而不是 \(4.0\text{ m}\)，也不是 \(4.0\times10^{-2}\text{ m}\)。

05為甚麼縮小間距會使電場變強

回到開頭那兩塊 600 V 的平行板。

假設它們最初相距 \(3.0\text{ cm}\)：

\[
E = \frac{600}{0.030}
= 2.0\times10^4\text{ V/m}
\]

現在把它們移至相距 \(1.5\text{ cm}\)，同時保持電勢差為 600 V：

\[
E = \frac{600}{0.015}
= 4.0\times10^4\text{ V/m}
\]

距離減半，電場強度便加倍。

為甚麼？因為相同的 600 V 電勢變化，現在被集中在原本一半的距離內。

這一點值得理解，而不是只靠背誦。由

\[
E = \frac{V}{d}
\]

可知，若 \(V\) 保持不變，則 \(E\) 與 \(d\) 成反比。

因此：

• \(d\) 加倍，\(E\) 便減半，
• \(d\) 減半，\(E\) 便加倍，
• 若 \(d\) 保持不變，而 \(V\) 變成三倍，則 \(E\) 也變成三倍。

06變換方程

你應該熟悉以下三種形式之間的轉換：

\[
E = \frac{V}{d}
\]

\[
V = Ed
\]

\[
d = \frac{V}{E}
\]

不要只靠辨認題型來選擇方程形式。應先思考每一個物理量代表甚麼。

如果你知道電場強度，並想求某段距離上的電勢差，\(V = Ed\) 在物理上很合理：電場強度代表每公尺的電勢變化，所以只要乘以公尺數即可。

07電場方向與電勢

\(E=V/d\) 其實隱藏了一層額外的精確意義。

電場方向是從較高電勢指向較低電勢。

在平行板之間：

\[
\text{正極板} \rightarrow \text{負極板}
\]

就是電場方向，而電勢會沿這個方向降低。

所以，如果你沿電場方向移動，電勢會降低。如果你逆著電場方向移動，電勢會升高。

更正式地寫成

\[
\Delta V = -E\Delta x
\]

其中 \(\Delta x\) 是沿電場方向量度的位移。

負號用來描述方向。在許多 HSC 計算題中，題目只要求大小，因此你會使用

\[
E = \frac{V}{d}
\]

並以正值表示各物理量的大小。

不要混淆這兩種用途。\(E=V/d\) 很適合計算大小，而 \(\Delta V=-E\Delta x\) 中的符號則告訴你移動時電勢是上升還是下降。

08一個很容易產生的誤解：粒子總是移向較低電勢

學生可能會這樣推論：

電場指向較低電勢，所以每一個帶電粒子都一定會移向較低電勢。

對於從靜止釋放的正電荷，這個說法成立。

但對負電荷並不成立。

電場方向是以正試驗電荷來定義的。電力為

\[
F = qE
\]

其中 \(q\) 是電荷量。

對正電荷而言，\(q>0\)，所以力的方向與電場相同。

對電子而言，\(q<0\)，所以力的方向與電場相反。

因此：

• 正電荷傾向由較高電勢加速向較低電勢，
• 負電荷傾向由較低電勢加速向較高電勢。

電場本身並沒有反轉。是電荷的正負改變了力的方向。

09另一個陷阱：\(d\) 不一定是粒子實際移動的距離

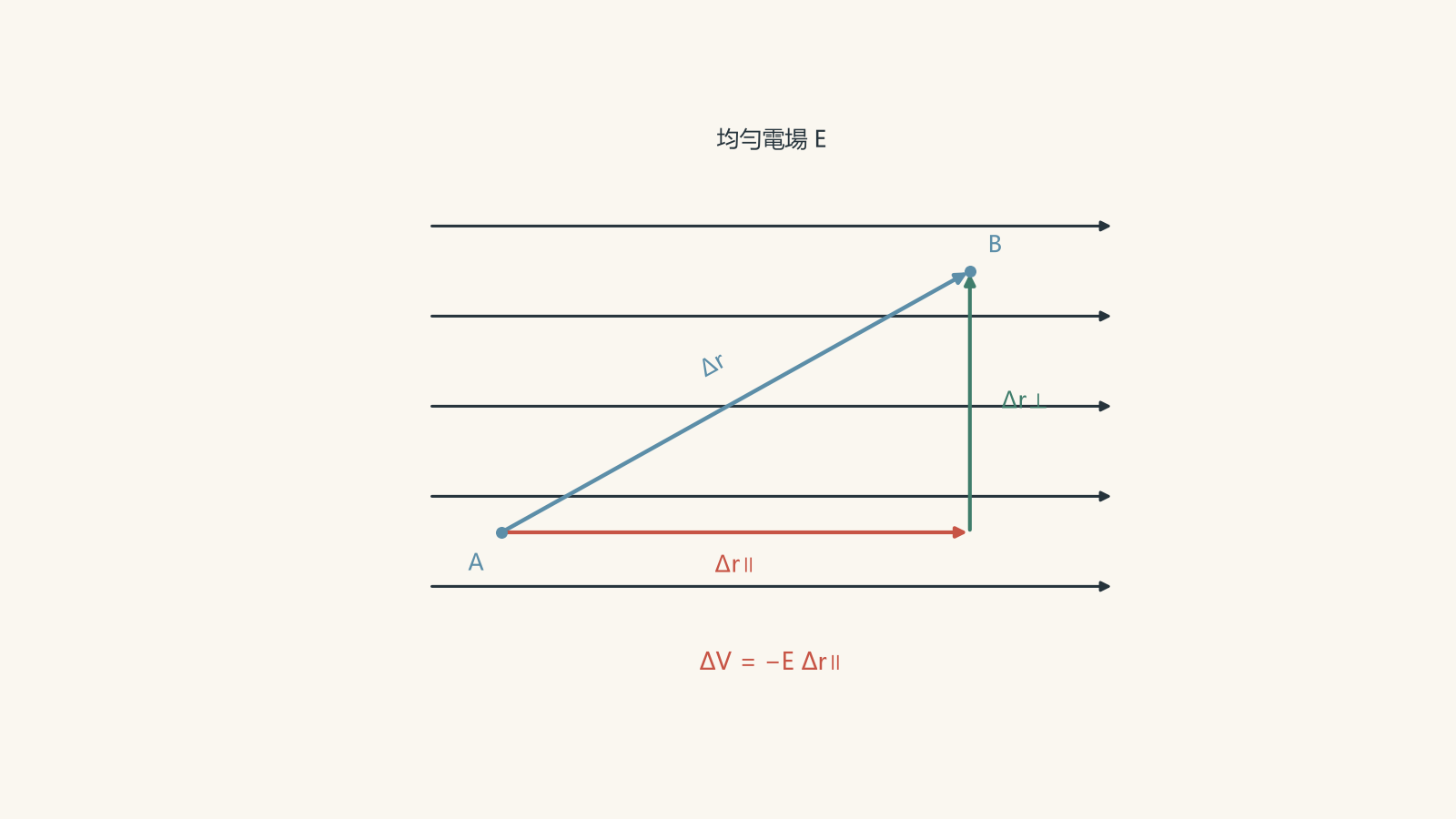

假設一個帶電粒子在均勻電場中沿斜線移動。

你可以把整段斜線路徑長度代入 \(V=Ed\) 嗎？

不一定。

電勢變化只取決於沿電場方向的位移。

如果粒子沿斜線移動了 \(5.0\text{ mm}\)，但其中只有 \(3.0\text{ mm}\) 的位移沿電場方向，那麼電勢差應由 \(3.0\text{ mm}\) 決定，而不是 \(5.0\text{ mm}\)。

在均勻電場中，垂直於電場方向的移動不會改變電勢。

你可以想像所有與正極板距離相同的點。在理想的平行板模型中，這些點具有相同的電勢。

這些面稱為等勢面（equipotential surfaces）。

10題目與解答

題目 1

兩塊平行板相距 \(5.0\text{ mm}\)，電勢差為 \(150\text{ V}\)。計算兩板之間電場的大小。

解答 1

電場強度為 \(\boxed{3.0\times10^4\text{ V/m}}\)。

首先必須把板間距離換算成公尺：

\[
d = 5.0\text{ mm} = 5.0\times10^{-3}\text{ m}
\]

對均勻電場而言，

\[
E = \frac{V}{d}
\]

因此

\[
E
= \frac{150}{5.0\times10^{-3}}
= 3.0\times10^4\text{ V/m}
\]

所以，

\[
\boxed{E = 3.0\times10^4\text{ V/m}}
\]

這表示沿電場方向每移動一公尺，電勢會改變 \(3.0\times10^4\text{ V}\)。

題目 2

兩塊平行板之間的均勻電場大小為 \(6.0\times10^4\text{ V/m}\)。兩板之間的電勢差為 \(2.4\text{ kV}\)。計算它們之間的距離。

解答 2

兩板相距 \(\boxed{4.0\text{ cm}}\)。

首先換算電勢差：

\[
2.4\text{ kV} = 2.4\times10^3\text{ V}
\]

將

\[
E = \frac{V}{d}
\]

變換為

\[
d = \frac{V}{E}
\]

然後代入：

\[
d
= \frac{2.4\times10^3}{6.0\times10^4}
= 4.0\times10^{-2}\text{ m}
\]

因此，

\[
\boxed{d = 4.0\times10^{-2}\text{ m} = 4.0\text{ cm}}
\]

這個結果是合理的，因為 \(6.0\times10^4\text{ V/m}\) 的電場在 0.040 m 的距離內會產生 2400 V 的電勢變化。

題目 3

兩塊平行板產生大小為 \(2.5\times10^4\text{ V/m}\) 的均勻電場。點 \(B\) 距離點 \(A\) \(6.0\text{ mm}\)，而這個距離是直接沿電場方向量度的。

計算 \(A\) 與 \(B\) 之間電勢差的大小，並說明 \(B\) 的電勢比 \(A\) 高還是低。

解答 3

電勢差的大小為 \(\boxed{150\text{ V}}\)，而 \(B\) 的電勢比 \(A\) 低。

先換算位移：

\[
d = 6.0\text{ mm} = 6.0\times10^{-3}\text{ m}
\]

若只考慮大小，

\[
V = Ed
\]

所以

\[
V
= (2.5\times10^4)(6.0\times10^{-3})
= 150\text{ V}
\]

因為 \(B\) 位於從 \(A\) 出發的電場方向上，所以電勢由 \(A\) 到 \(B\) 會降低。

因此，

\[
\boxed{|V_B-V_A|=150\text{ V}}
\]

而 \(B\) 的電勢比 \(A\) 低 150 V。

常見的陷阱是把 150 V 正確算出來，卻誤以為電勢會沿電場方向升高。實際情況正好相反。

題目 4

兩塊平行板一直連接在恆定電壓的電源上。它們之間的距離由 \(12\text{ mm}\) 減少至 \(4.0\text{ mm}\)。

有學生認為，由於兩板現在的距離變成原本的三分之一，所以電場會變成原本的三倍。

這位學生的說法正確嗎？請利用電場強度、電壓與距離之間的關係解釋。

解答 4

正確。只要電勢差保持不變，而且電場仍可視為均勻電場，電場便會變成原本的 \(\boxed{3}\) 倍。

最初，

\[
E_1 = \frac{V}{d_1}
\]

最後，

\[
E_2 = \frac{V}{d_2}
\]

新的板間距離為

\[
d_2 = \frac{1}{3}d_1
\]

所以

\[
E_2
= \frac{V}{d_1/3}
= \frac{3V}{d_1}
= 3E_1
\]

因此，

\[
\boxed{E_2=3E_1}
\]

這個推理成立，是因為題目明確指出電壓保持不變。如果平行板在移動之前已經與電源斷開，那麼要假設電勢差仍保持不變，就需要進一步的理由。

這個隱含假設很重要。\(E=V/d\) 本身並不會告訴你，當物理系統的配置改變時，哪些物理量會保持不變。

題目 5

一個大小為 \(4.0\times10^4\text{ V/m}\) 的均勻電場水平向右。

一個粒子從點 \(P\) 沿一條長度為 \(10\text{ mm}\) 的斜線路徑移動至點 \(Q\)。點 \(Q\) 位於點 \(P\) 的右方 \(6.0\text{ mm}\)、上方 \(8.0\text{ mm}\)。

求從 \(P\) 到 \(Q\) 的電勢變化。

解答 5

電勢降低了 \(\boxed{240\text{ V}}\)，因此

\[
\boxed{V_Q-V_P=-240\text{ V}}
\]

只有平行於電場方向的位移分量會造成電勢改變。

粒子沿斜線路徑移動了 \(10\text{ mm}\)，但它沿電場方向的位移只有

\[
\Delta x = 6.0\text{ mm}
=6.0\times10^{-3}\text{ m}
\]

電勢變化的大小為

\[
|\Delta V|
=E\Delta x
=(4.0\times10^4)(6.0\times10^{-3})
=240\text{ V}
\]

位移方向向右，而這正是電場方向。電勢沿電場方向降低，因此

\[
\Delta V=-240\text{ V}
\]

所以，

\[
\boxed{V_Q-V_P=-240\text{ V}}
\]

很容易犯的錯誤，是把完整的 \(10\text{ mm}\) 路徑長度代入 \(V=Ed\)。垂直方向的 \(8.0\text{ mm}\) 位移與電場垂直，因此不會造成任何電勢改變。

11這個關係能讓你進一步做甚麼

方程 \(E=V/d\) 把描述同一個電學情況的兩種方式連結起來。

電勢差描述兩個位置之間電勢如何改變。電場強度則描述電勢隨位置改變得有多陡峭。

知道 \(E\) 後，你可以利用

\[
F=qE
\]

求出帶電粒子所受的力；而知道電勢差後，你可以利用

\[
\Delta U=q\Delta V
\]

把它與粒子的電勢能變化連結起來。

這些關係就是下一步。它們讓你由描述兩板之間的電場，進一步預測電子、質子或其他帶電粒子在其中實際會如何運動。
