HSC 物理：機械波如何傳遞能量

輕甩繩子的一端，一個脈衝就可以沿著繩子傳播數公尺。現在，在繩子中間貼上一小片膠帶。當脈衝到達膠帶時，你預測會發生甚麼事：膠帶會跟著脈衝沿繩子移動，還是只會短暫移動，然後仍留在大致相同的位置？

膠帶會留在大致相同的位置。當繩子受到擾動時，它會移動，之後再回到原來的位置附近。然而，確實有某種東西從你的手傳到了繩子的另一端。傳播的是擾動及其能量，而不是一段繩子。

這個區別正是理解機械波的關鍵。

01即使介質不向前移動，波仍可傳播

想像體育場內的觀眾在做人浪。一個人站起來再坐下，接著下一個人做同樣的動作，再到下一個人。這個圖樣可以繞著整個體育場傳播，即使沒有人需要跟著它在座位間奔跑。

這些人代表介質中的粒子。他們局部的上下運動代表介質的振盪。移動的圖樣則代表波。

這個類比很有用，但也有限制。體育場內的人可以自行決定何時站起來。機械介質中的粒子並不會作出決定，而是受到相鄰粒子施加的力而作出反應。

機械波是在物質介質中傳播的擾動，透過介質內部的相互作用，把能量從一處傳遞到另一處。

以下三者值得清楚區分：

這就是物理學家所說，波可以在沒有物質整體傳輸的情況下傳遞能量。

「沒有物質整體傳輸」並不代表粒子完全靜止不動。如果粒子完全不動，就不會有機械波。它的意思是，介質整體不需要從波源一路移動到接收者。

02介質的一部分如何把能量傳給下一部分？

想像一條拉緊的繩子，由許多彼此連接的微小部分組成。

你把第一部分向上拉。因為繩子受到張力，這一部分會拉動旁邊的部分。第二部分因此加速，接著拉動第三部分，如此類推。

擾動之所以能夠擴散，是因為繩子相鄰的部分彼此施力。

其中有兩個重要因素：

• 慣性，表示介質中正在運動的部分不會立刻停止
• 恢復作用，會使偏離平衡位置的介質部分傾向返回平衡位置

當每一部分移動時，它具有動能。當繩子被拉伸或變形時，也會以位能的形式儲存能量。相鄰部分之間的力會做功，因此能量可以從繩子的一個區域傳到下一個區域。

單一的一小段繩子並不需要一路跟著這些能量移動到繩子的另一端。

同樣的基本概念也適用於聲音。振動中的揚聲器推動附近的空氣，形成壓力較高的區域。這些空氣粒子再推動相鄰粒子，因此壓力擾動會在房間內傳播。

靠近揚聲器的空氣不需要一路移動到你的耳朵。

03介質在平衡位置附近振盪

平衡位置是指當沒有波的擾動通過時，介質某部分原本會處於的位置。

振盪是指在平衡位置附近反覆運動。

對於連續的週期波，粒子會反覆離開平衡位置，再返回平衡位置。它們的運動方式取決於波的種類。

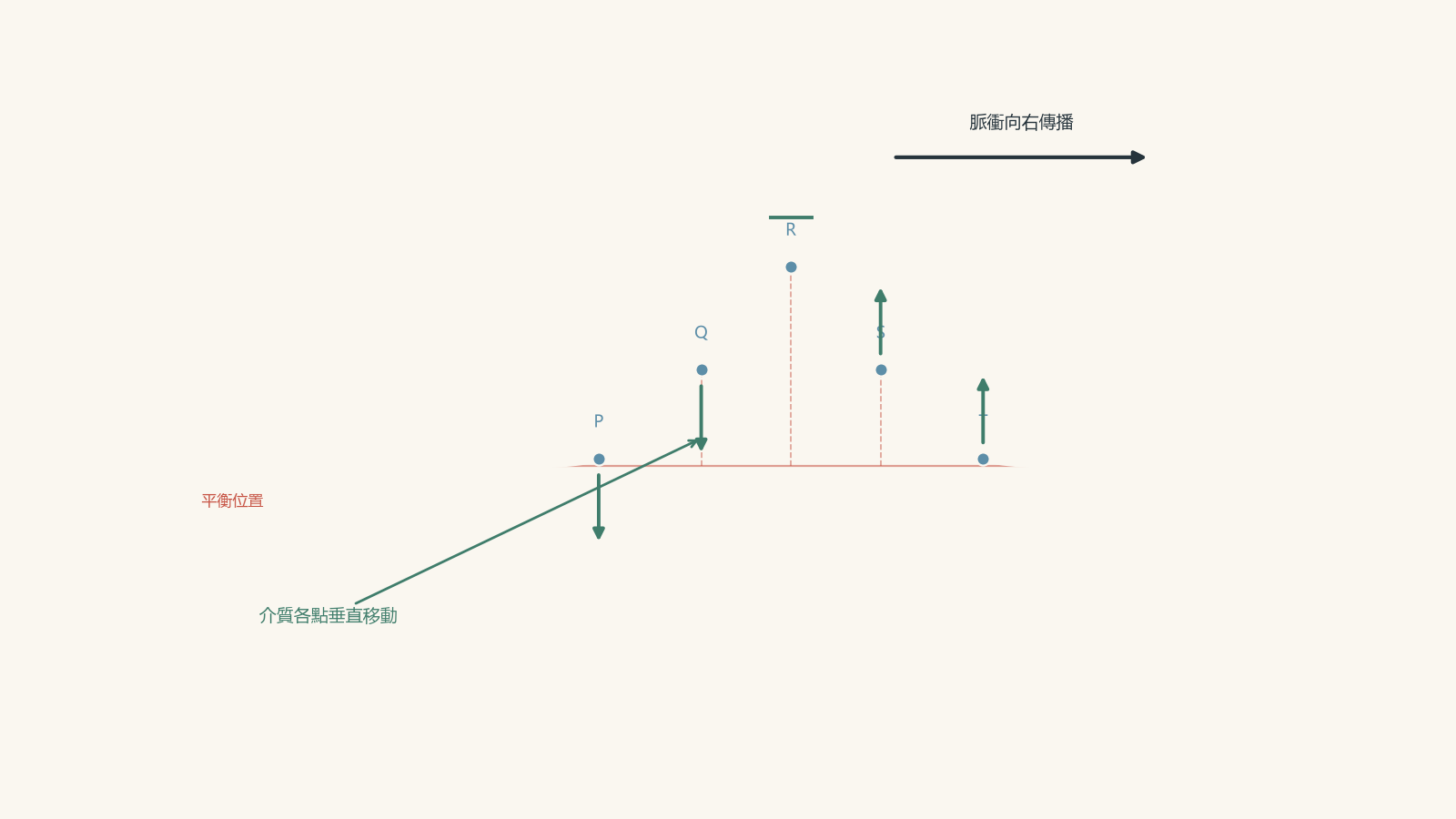

橫波

在橫波中，介質的振盪方向與波的傳播方向垂直。

對於沿繩子水平方向傳播的波：

• 波可能向右傳播
• 繩子的每一小部分主要上下移動

不要混淆這兩個方向。

學生可能看到一個波峰向右移動，便以為構成波峰的繩子各部分也一定正在向右移動。這種想法看似合理，因為對一般物體而言，一個形狀在移動通常代表形成該形狀的物質也跟著移動。

波則不同。波峰是一個由不同粒子在不同時間形成的圖樣。

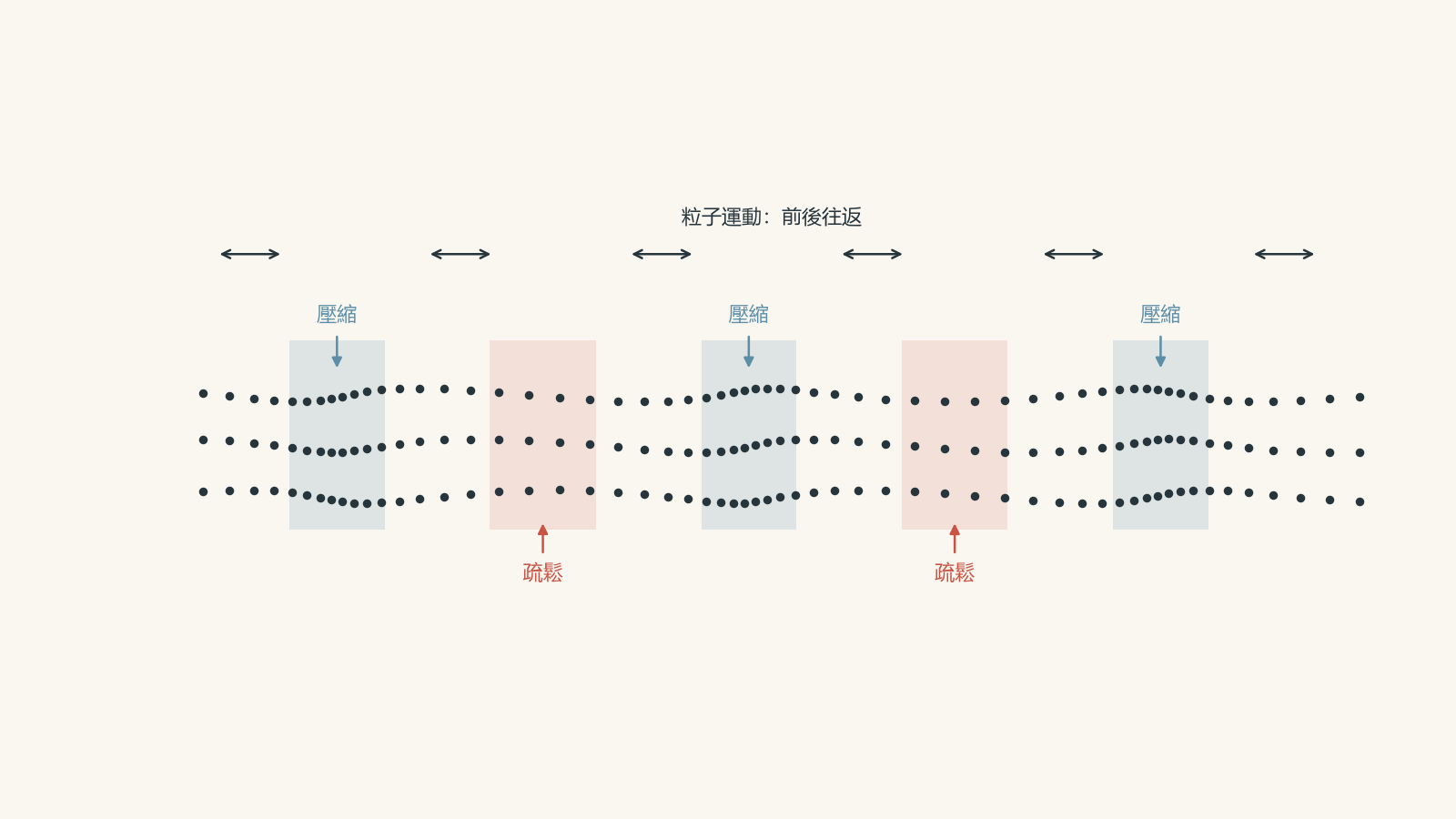

縱波

在縱波中，介質的振盪方向與波的傳播方向平行。

空氣中的聲音就是標準例子。

假設聲波向右傳播。小區域的空氣會前後移動，因而形成交替出現的區域：

• 壓縮，粒子暫時彼此更靠近
• 疏鬆，粒子暫時彼此距離更遠

這些壓縮與疏鬆的圖樣會在空氣中傳播，即使每一小團空氣只是在自己的平衡位置附近振盪。

04波速並不是粒子速度

這個區別會造成很多錯誤。

波速表示擾動中的某個特徵，例如波峰或壓縮區，在介質中傳播得有多快。

對週期波而言，

\[
v = f\lambda
\]

其中：

• \(v\) 是波速，單位為公尺每秒，\(\text{m s}^{-1}\)
• \(f\) 是頻率，單位為赫茲，\(\text{Hz}\)
• \(\lambda\) 是波長，單位為公尺，\(\text{m}\)

這個方程描述的是波的圖樣的速度。它並不是說介質中的每一個粒子都以速度 \(v\) 向前移動。

頻率 \(f\) 也告訴我們介質中的每一點振盪得有多快。如果 \(f = 4.0\text{ Hz}\)，每一點每秒完成四次振盪。

週期 \(T\) 是完成一次完整振盪所需的時間：

\[
T = \frac{1}{f}
\]

其中 \(T\) 的單位為秒。

05波長描述的也是圖樣，而不是粒子的行程

波長 \(\lambda\) 是兩個相鄰、處於相同振盪階段的點之間的距離，例如一個波峰與下一個波峰之間的距離。

假設某個波具有

\[
f = 3.0\text{ Hz}
\]

以及

\[
\lambda = 4.0\text{ m}.
\]

它的波速為

\[
v = f\lambda
= (3.0\text{ Hz})(4.0\text{ m})
= 12\text{ m s}^{-1}.
\]

因此，一個波峰每秒沿介質移動 \(12\text{ m}\)。

但是，某個特定粒子並不會向前移動 \(12\text{ m}\)。它只是在這一秒內完成三次局部振盪。

因此，在心中理解 \(v=f\lambda\) 時，可以把它理解為：

圖樣的速度 = 每秒振盪次數 x 圖樣每次振盪向前推進的距離

而不是「粒子的速度」。

06振幅能告訴我們一些關於所傳遞能量的資訊

振幅 \(A\) 是一個振盪點相對於其平衡位置的最大位移。

如果你沿繩子傳送一個非常小的脈衝，繩子的各部分只會移動很小的距離。如果你造成較大的擾動，它們會移動得更遠，而且通常具有更多動能和位能。

對許多線性機械波而言，當介質、頻率及其他相關條件保持不變時，能量傳遞速率與振幅的平方成正比：

\[
P \propto A^2
\]

這裡的 \(P\) 代表能量傳遞速率，也就是功率，而 \(A\) 是振幅。

這個正比關係有一個重要結果。把振幅加倍，並不只是把能量傳遞速率加倍。在上述條件下，能量傳遞速率會增加為原來的

\[
2^2 = 4.
\]

倍。

要留意這項敘述所附帶的條件。你不能只根據振幅，比較兩個完全不同的介質或頻率，然後自動斷定它們之間存在精確的能量比值。

07最容易產生的迷思：「如果能量會傳播，物質也一定會跟著傳播」

在日常生活中，能量之所以到達某處，往往是因為攜帶能量的物體也到達了。

一顆移動中的板球同時傳輸物質和動能。流過水管的熱水同時傳輸物質和熱能。因此，我們很容易認為，能量傳遞一定需要物質隨它一起移動。

機械波顯示，情況並不總是如此。

介質可以透過一連串局部的相互作用傳遞能量。一個區域對下一個區域做功。擾動會繼續傳播，而粒子仍留在各自的平衡位置附近。

想像一長排首尾相接、保險桿彼此接觸的購物手推車。短暫推動第一輛手推車，作用便可以沿著整排傳遞，即使沒有任何一輛手推車從隊伍的一端移動到另一端。真正的波更加連續，並涉及恢復力和振盪，因此手推車的比喻並不完整，但它表達了重要概念：能量可以透過相互作用逐步傳遞。

這裡還有一個細微之處。說波「沒有造成物質整體傳輸」是一種模型描述，並不是聲稱真實系統中的粒子絕不可能出現任何淨漂移。

例如，水中可以同時存在表面波和水流。漂浮物可能在波通過時發生漂移。這種漂移並不代表波與水流是同一種現象。你需要把波的振盪運動與任何另外存在的整體流動區分開來。

08閱讀任何機械波圖示時的實用方法

當你看到繩子、彈簧、水面或聲波的圖示時，可以依序問自己以下問題：

1. 介質是甚麼？
   實際上正在振盪的是哪種物質？

2. 波向哪個方向傳播？
   這就是擾動與能量移動的方向。

3. 介質向哪個方向振盪？
   把這個方向與傳播方向比較。

4. 平衡位置在哪裡？
   介質的每一部分都是相對於自己的平衡位置移動。

5. 我看到的是物質，還是一個圖樣？
   波峰、波谷、壓縮或疏鬆都是波形圖樣的特徵。它們並不是永遠由同一批粒子組成。

最後這個問題可以避免多得令人意外的錯誤。

09問題與解答

問題 1

一個脈衝沿繩子由左向右傳播。繩子上的 P 點附有一個小標記。當脈衝通過 P 時，標記上升 \(3.0\text{ cm}\)，之後回到原來的高度，並保持在大致相同的水平位置附近。

解釋為甚麼即使標記沒有沿著繩子移動，脈衝仍能把能量傳過 P 點。

解答 1

脈衝之所以能傳遞能量，是因為 P 點的繩子部分會與相鄰部分相互作用，即使這部分繩子並沒有跟著脈衝沿繩子移動。

當脈衝到達 P 時，帶有標記的繩子部分會發生位移並加速。它暫時獲得動能和彈性位能。之後，繩子中的力會對相鄰部分做功，使擾動及其能量繼續傳播。

標記的 \(3.0\text{ cm}\) 位移是平衡位置附近的局部運動，不應被解讀為波所傳播的距離。

關鍵區別是：介質在局部振盪，而擾動則在其中傳播。

問題 2

一個週期性機械波的頻率為 \(5.0\text{ Hz}\)，波長為 \(0.80\text{ m}\)。

計算：

a. 波速
b. 擾動在介質中傳播 \(12\text{ m}\) 所需的時間。

解答 2

波速為 \(4.0\text{ m s}^{-1}\)，擾動傳播 \(12\text{ m}\) 需要 \(3.0\text{ s}\)。

對於 a 部分，使用

\[
v=f\lambda.
\]

代入，

\[
v=(5.0\text{ Hz})(0.80\text{ m})
=4.0\text{ m s}^{-1}.
\]

對於 b 部分，使用

\[
t=\frac{d}{v}.
\]

因此，

\[
t
=
\frac{12\text{ m}}{4.0\text{ m s}^{-1}}
=
3.0\text{ s}.
\]

\(4.0\text{ m s}^{-1}\) 這個數值是波的圖樣和能量傳播的速度。它並不是說介質中的粒子在 \(3.0\text{ s}\) 內移動了 \(12\text{ m}\)。

問題 3

一名學生說：

「繩子上的波速是 \(20\text{ m s}^{-1}\)，所以繩子的每一小部分一定都以 \(20\text{ m s}^{-1}\) 的速度移動。」

繩子粒子的振幅為 \(0.015\text{ m}\)，頻率為 \(5.0\text{ Hz}\)。

解釋這個錯誤。然後求一個繩子粒子在一次完整振盪中移動的總距離。

解答 3

這名學生的說法不正確，因為波速和粒子速度描述的是不同的運動。一個繩子粒子在一次完整振盪中移動的總距離為 \(0.060\text{ m}\)。

\(20\text{ m s}^{-1}\) 這個數值描述的是波的圖樣沿繩子傳播的速度。

某一個特定的繩子粒子則是在自己的平衡位置附近振盪。它的瞬時速度在整個週期中會不斷改變，因此不能直接把波速當作粒子的速度。

振幅為

\[
A=0.015\text{ m},
\]

在一個完整週期中，粒子會從一個極端位置移到另一個極端位置，再返回原來那一側。移動的總距離為

\[
d=4A.
\]

代入，

\[
d
=
4(0.015\text{ m})
=
0.060\text{ m}.
\]

因此，粒子在一次振盪期間共移動 \(0.060\text{ m}\)，同時仍以沿繩子的幾乎相同位置為中心振盪。

最容易犯的錯誤，是把正在傳播的波形當作一塊正在移動的物質。

問題 4

一個揚聲器在靜止空氣中產生聲音脈衝。距離它 \(6.0\text{ m}\) 的麥克風在脈衝產生後 \(0.018\text{ s}\) 偵測到它。

計算聲音脈衝的速度。接著，一名學生聲稱，原本接觸揚聲器的一部分空氣一定移動了完整的 \(6.0\text{ m}\) 到達麥克風。評估這項說法。

解答 4

脈衝的傳播速度約為 \(3.3\times10^2\text{ m s}^{-1}\)，但揚聲器附近的空氣不需要移動 \(6.0\text{ m}\) 才能到達麥克風。

波速為

\[
v=\frac{d}{t}.
\]

代入，

\[
v
=
\frac{6.0\text{ m}}{0.018\text{ s}}
=
333\text{ m s}^{-1}.
\]

取兩位有效數字，

\[
v=3.3\times10^2\text{ m s}^{-1}.
\]

這是壓力擾動的傳播速度。

在聲波中，小區域的空氣會前後振盪。一個區域推動下一個區域，形成傳播中的壓縮和疏鬆。能量因此可以透過相鄰空氣區域之間的局部相互作用，跨越 \(6.0\text{ m}\) 的距離傳遞。

這名學生的錯誤，是假設既然能量到達麥克風，同一批物質也一定要移動到那裡。

問題 5

一個橫向脈衝正在沿繩子向右傳播。在某一瞬間，P 點位於脈衝上一段由左向右看呈向上傾斜的區域。

在同一瞬間，P 點的繩子部分正在向下移動。

一名學生認為這是不可能的，因為「向右傳播的波應該使繩子向右移動」。

這種觀察結果可能出現嗎？請解釋你的推理，而且不要假設繩子粒子會跟著脈衝一起移動。

解答 5

可以。這個觀察結果完全符合一個向右傳播的脈衝。

想像先拍下一張脈衝的快照，然後把整個脈衝形狀稍微向右移動。

P 點本身保持在相同的水平位置，因為它標記的是繩子上的某一特定部分。當脈衝向右移動後，現在出現在 P 點的位移，就是先前位於 P 點左側不遠處的位移。

因為原本的脈衝由左向右呈向上傾斜，所以 P 點左邊不遠處的位移比 P 點低。當這個較低的脈衝部分到達 P 點時，P 點的繩子粒子因此必須向下移動。

所以：

• 脈衝向右傳播
• P 點的粒子向下移動

這並不矛盾，因為傳播方向和粒子運動方向是兩個不同的物理量。

這也是為甚麼橫波可以沿水平方向傳播，而介質卻沿垂直方向振盪。一旦把這兩種運動清楚區分開來，反射、干涉和駐波等概念也會更容易分析。
