兩端開口管中的駐波：基頻與諧波

一根管子的兩端都是開口的。你對著其中一端吹氣，管內的空氣會形成一個強而穩定的音。這裡有一個值得思考的問題：為甚麼基頻振動模式在管內只容納半個波長？ 如果波必須「剛好容納」在兩端之間，那麼一個完整波長似乎更合理。

在繼續閱讀之前，先作一個預測。在管子的開口端，空氣能自由移動，還是必須保持靜止？

空氣可以自由移動。正是這一個事實，決定了開口管的整個諧波模式。

01空氣實際上在做甚麼

空氣中的聲音是一種縱波。空氣粒子沿著管子的方向前後振動，而聲音擾動則沿管子傳播。

當向相反方向傳播的波互相重疊時，它們可以形成駐波。某些位置幾乎不移動，而另一些位置則有強烈振動。

我們用兩個術語來描述這些位置：

• 位移波節是指在理想駐波模型中，空氣粒子的位移為零的位置。
• 位移波腹是指空氣粒子以最大位移振動的位置。

在開口端，空氣並沒有被牆壁困住。它可以相對自由地前後移動。因此，開口端近似表現為一個位移波腹。

這就給出了我們需要的邊界條件：

兩端開口的管子在每個開口端都有一個位移波腹。

我們也可以不用空氣粒子的位移，而改用壓力來描述同一個聲波。在這兩種描述中，波節與波腹的位置會互換：

在開口端，壓力必須維持在接近大氣壓的水平，因此壓力變化非常小。這就是為甚麼開口端是壓力波節，卻是位移波腹。

在 HSC 題目中，務必要分清楚你所看到的是哪一種圖。對於同一個駐波，位移圖與壓力圖中的波節並不位於相同位置。

02建立基頻振動模式

現在回到我們的管子。

我們需要找出最簡單的駐波模式，而且它在兩端都必須有位移波腹。

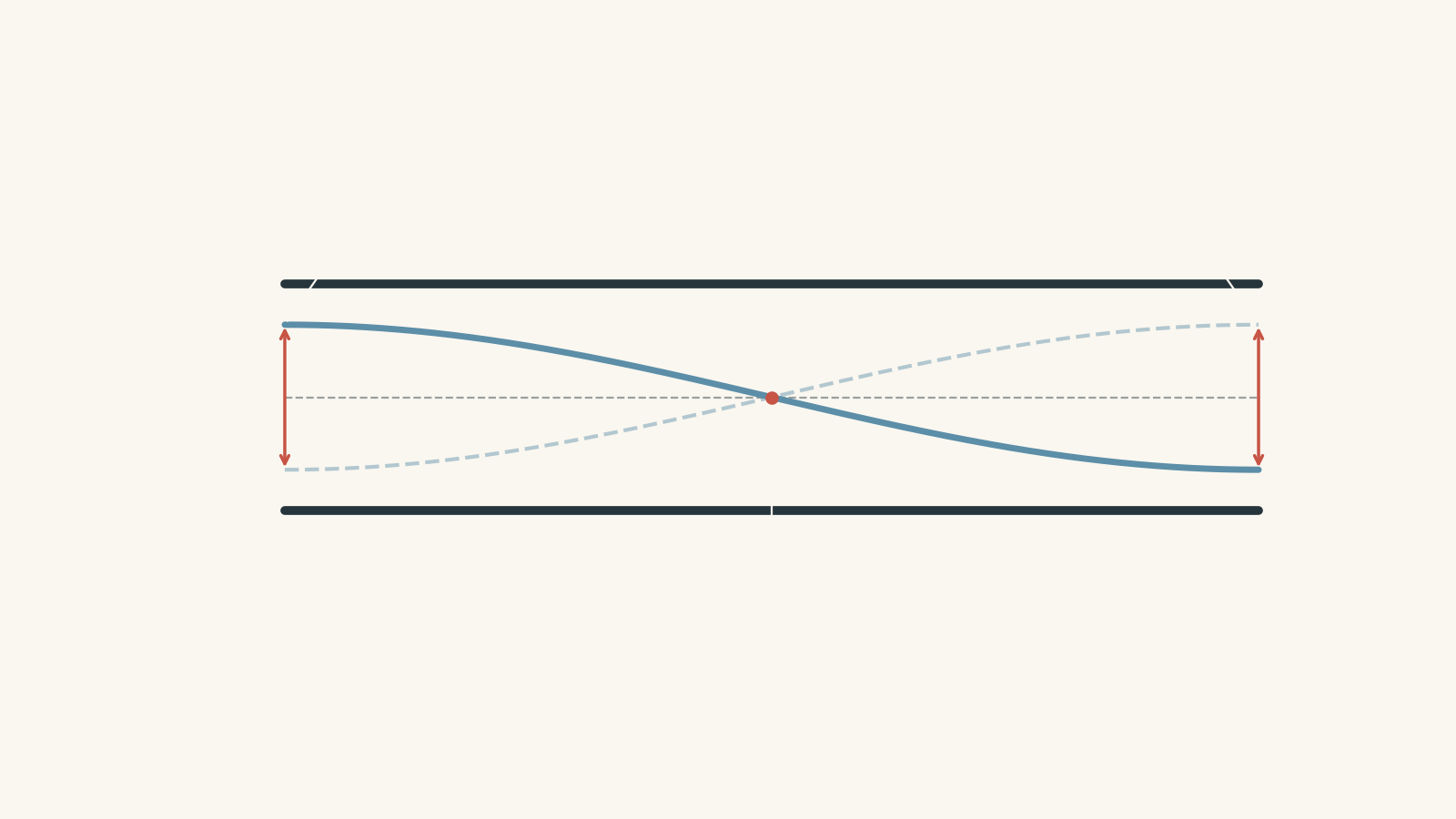

想像把位移模式延伸在管子的兩端之間。從一端的波腹開始，波在中間通過一個波節，然後在另一端到達另一個波腹。

這相當於多少個波長？

是半個波長。

因此，對於基頻振動模式，

\[
L = \frac{\lambda_1}{2}
\]

其中：

• \(L\) 是管子的長度，單位為米，
• \(\lambda_1\) 是基頻的波長，單位為米。

重新整理可得

\[
\lambda_1 = 2L
\]

任何波的波速方程都是

\[
v = f\lambda
\]

其中 \(v\) 是聲速，單位為 \(\text{m s}^{-1}\)，\(f\) 是頻率，單位為赫茲，而 \(\lambda\) 是波長，單位為米。

對於基頻，

\[
f_1 = \frac{v}{\lambda_1} = \frac{v}{2L}
\]

因此，理想兩端開口管的基頻為

\[
\boxed{f_1 = \frac{v}{2L}}
\]

較長的管子具有較低的基頻，因為它需要較長的波長。在管長相同的情況下，聲速越高，頻率就越高。

03為甚麼會有較高次的諧波

基頻並不是唯一符合邊界條件的模式。

假設我們提高頻率。能否在保持兩個開口端都是位移波腹的同時，在管內容納另一個駐波？

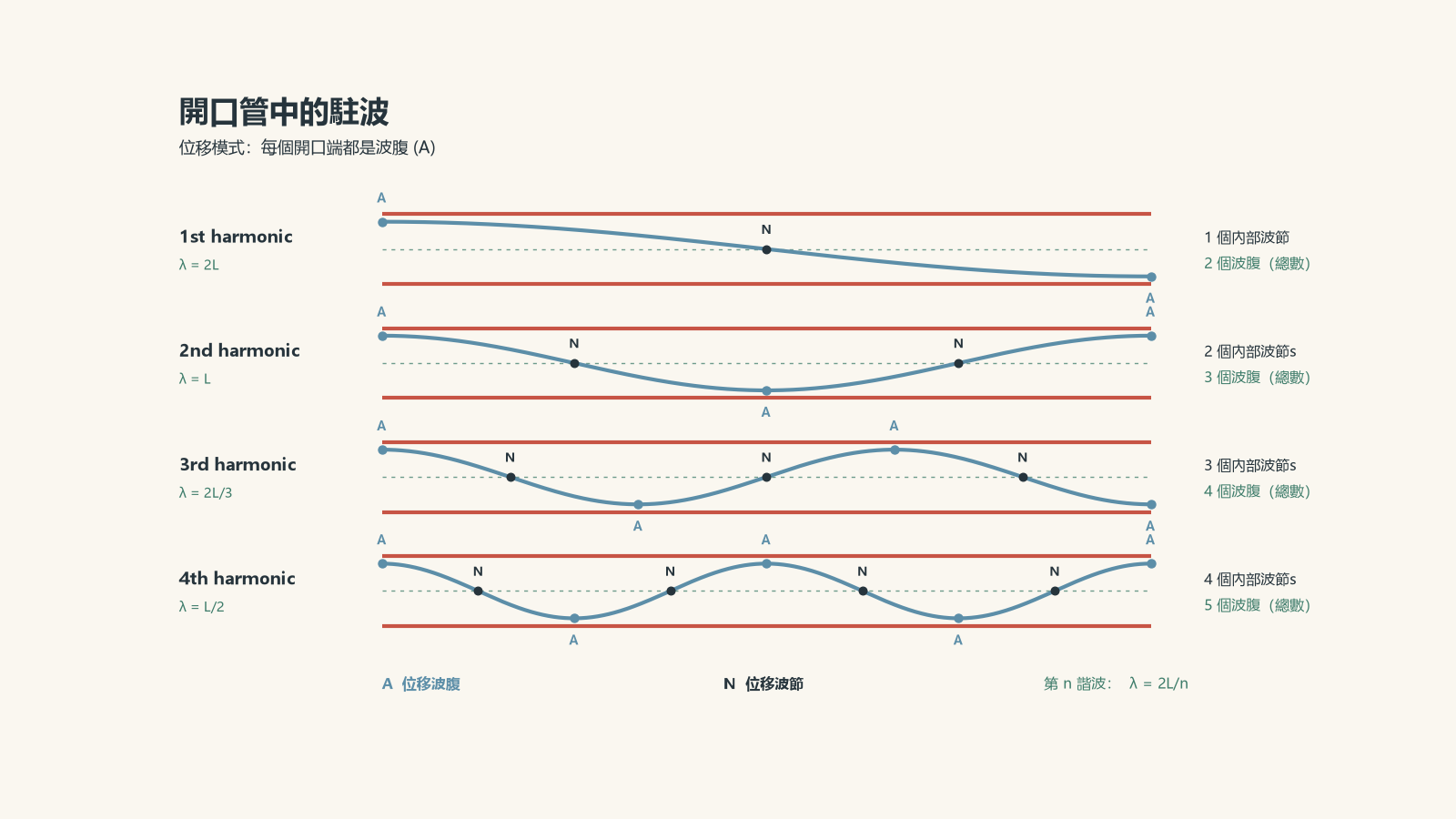

可以。除了在管內容納一個半波長之外，我們還可以容納兩個半波長。

然後是三個。

再來是四個。

一般而言，

\[
L = n\frac{\lambda_n}{2}
\]

其中 \(n\) 是正整數：

\[
n = 1,2,3,4,\ldots
\]

重新整理可得

\[
\lambda_n = \frac{2L}{n}
\]

利用 \(v=f\lambda\)，

\[
f_n = \frac{nv}{2L}
\]

由於

\[
f_1 = \frac{v}{2L}
\]

我們也可以寫成

\[
\boxed{f_n = nf_1}
\]

這就是兩端開口管的重要諧波模式。

因此，理想開口管可以產生所有整數次諧波。

這裡有一個實用的計數規則。對於開口管的第 \(n\) 諧波：

• 管內可容納 \(n\) 個半波長，
• 管內有 \(n\) 個位移波節，
• 如果把兩個開口端也計算在內，則共有 \(n+1\) 個位移波腹。

04容易出現的錯誤：「兩端都是波腹，所以一定是一個波長」

這樣的推測是可以理解的。

你可能會想像一條正弦波，並認為如果兩端都是波腹，那麼波就必須從一個波腹出發，完成一整個週期，再回到同類型的波腹。

但相鄰的位移波腹之間只有半個波長的距離。

它們不需要在同一瞬間沿相同方向振動。在基頻振動模式中，當靠近其中一個開口端的空氣向某個方向位移時，靠近另一個開口端的空氣可以向相反方向位移。

邊界條件只要求兩端都必須是波腹。它並沒有要求這些波腹必須同相。

因此，最短的容許模式是

\[
L=\frac{\lambda}{2}
\]

而不是 \(L=\lambda\)。

05諧波與泛音並不是完全相同的術語

這些術語很容易造成不必要的錯誤。

第一諧波就是基頻。

因此，下一個頻率是：

• 第二諧波，但同時也是
• 第一泛音。

對於理想開口管：

所以，如果題目要求找開口管的「第一泛音」，不要使用 \(f_1\)。它指的是 \(2f_1\)。

06辨認開口管問題的一個實用方法

不要一開始就急著在公式表中找公式。先問自己，在每一個邊界處，空氣可以做甚麼。

對於兩端開口的管子：

1. 兩端都是位移波腹。
2. 管內必須剛好容納整數個半波長。
3. 因此 \(L=n\lambda/2\)。
4. 因此容許頻率為 \(f_n=nv/(2L)\)。
5. 頻率依次為 \(f_1, 2f_1, 3f_1,\ldots\)。

這種推理比死記公式更可靠，因為它能告訴你公式為甚麼適用。

07理想模型有一個小限制

在簡化的 HSC 模型中，我們把位移波腹視為正好位於管子的開口端。

真實的聲波情況會稍微複雜一些。開口外側的一部分空氣也會移動，因此空氣柱的行為就像比實際管長稍長一點。這種效應稱為端部修正。

除非題目提供了與端部修正有關的資料，否則對於兩端開口的管子，通常使用以下理想模型：

\[
L = n\frac{\lambda}{2}
\]

這很好地說明了實用模型與完整物理情況之間的差別。這個模型並不是聲稱真實世界具有神奇而銳利的邊界，而是在保留重要物理特性的同時，使共振模式可以計算。

08問題與解答

問題 1

一根兩端開口的管子長 \(0.50\ \text{m}\)。取聲速為 \(340\ \text{m s}^{-1}\)。

求它的前三個諧波頻率。

解答 1

前三個諧波頻率為 \(\boxed{340\ \text{Hz},\ 680\ \text{Hz},\ 1020\ \text{Hz}}\)。

對於開口管，

\[
f_1=\frac{v}{2L}
\]

代入後，

\[
f_1
=\frac{340\ \text{m s}^{-1}}{2(0.50\ \text{m})}
=340\ \text{Hz}
\]

所有整數次諧波都允許存在，因此

\[
f_n=nf_1
\]

所以，

\[
\begin{aligned}
f_1 &= 340\ \text{Hz}\\
f_2 &= 2(340)=680\ \text{Hz}\\
f_3 &= 3(340)=1020\ \text{Hz}
\end{aligned}
\]

重要的模式是，相鄰共振頻率之間的間隔都等於基頻，即 \(340\ \text{Hz}\)。

問題 2

一根未知長度的管子兩端開口。測得兩個相鄰的共振頻率分別為 \(510\ \text{Hz}\) 和 \(680\ \text{Hz}\)。聲速為 \(340\ \text{m s}^{-1}\)。

求基頻、管子的長度，以及這兩個測得共振所對應的諧波次數。

解答 2

基頻為 \(\boxed{170\ \text{Hz}}\)，管長為 \(\boxed{1.00\ \text{m}}\)，而測得的兩個共振分別是第三和第四諧波。

對於開口管，

\[
f_n=nf_1
\]

因此，相鄰諧波之間的頻率差恰好等於 \(f_1\)。

所以，

\[
f_1=680-510=170\ \text{Hz}
\]

現在使用

\[
f_1=\frac{v}{2L}
\]

並重新整理：

\[
L=\frac{v}{2f_1}
\]

代入：

\[
L
=\frac{340\ \text{m s}^{-1}}{2(170\ \text{Hz})}
=1.00\ \text{m}
\]

最後，

\[
\frac{510}{170}=3
\]

以及

\[
\frac{680}{170}=4
\]

所以 \(510\ \text{Hz}\) 是第三諧波，而 \(680\ \text{Hz}\) 是第四諧波。

容易出錯的地方，是假設這兩個測得的頻率一定是第一和第二諧波。相鄰這個詞只告訴我們它們的諧波次數相差一。

問題 3

一名學生畫出一個兩端開口管的位移駐波模式。圖中，管子的兩端和中央都有位移波腹，而在管子中央與每一端之間的中點都有位移波節。

學生說：「有三個波腹，所以這一定是第三諧波。」

這名學生正確嗎？指出這是哪一個諧波，並利用波長說明理由。

解答 3

這名學生不正確。這個模式是 \(\boxed{\text{第二諧波}}\)。

應該計算半波長的數目，而不是計算波腹的數目。

從左端的波腹到中央的波腹是半個波長：

\[
\frac{\lambda}{2}
\]

從中央的波腹到右端的波腹又是另外半個波長。

所以整根管子包含

\[
2\left(\frac{\lambda}{2}\right)=\lambda
\]

因此，

\[
L=\lambda
\]

對於開口管，

\[
L=n\frac{\lambda}{2}
\]

代入 \(L=\lambda\)，

\[
\lambda=n\frac{\lambda}{2}
\]

可得

\[
n=2
\]

這個錯誤觀念來自計算圖中可見的特徵，而不是判斷管內究竟容納了多少個波長。第二諧波中會有三個位移波腹，是因為兩個開口端也包括在內。

問題 4

一根長 \(0.75\ \text{m}\) 的兩端開口管，由一個固定頻率為 \(680\ \text{Hz}\) 的揚聲器驅動。起初，空氣中的聲速為 \(340\ \text{m s}^{-1}\)。

接著將空氣加熱，使聲速變為 \(350\ \text{m s}^{-1}\)，而管長與揚聲器頻率保持不變。

判斷在加熱前和加熱後，\(680\ \text{Hz}\) 是否為精確的共振頻率。解釋為甚麼加熱後管子不能簡單地切換到附近的另一個諧波。

解答 4

\(680\ \text{Hz}\) 的聲音在加熱前恰好是第三諧波共振，但加熱後它\(\boxed{\text{不再是精確共振}}\)。

加熱前，所需的諧波次數為

\[
n=\frac{2Lf}{v}
\]

代入 \(L=0.75\ \text{m}\)、\(f=680\ \text{Hz}\) 和 \(v=340\ \text{m s}^{-1}\)：

\[
n
=\frac{2(0.75\ \text{m})(680\ \text{Hz})}{340\ \text{m s}^{-1}}
=3
\]

由於 \(n\) 是整數，因此符合邊界條件。這個聲音是第三諧波。

加熱後，

\[
n
=\frac{2(0.75\ \text{m})(680\ \text{Hz})}{350\ \text{m s}^{-1}}
\approx 2.91
\]

開口管要求

\[
n=1,2,3,\ldots
\]

因為兩個開口端之間必須剛好容納整數個半波長。\(2.91\) 並不符合這個條件，因此 \(680\ \text{Hz}\) 不再是精確的共振頻率。

管子不能簡單地「選擇」諧波 \(n=2.91\)。諧波次數並不是可以連續調整的量。每一個容許模式都必須同時滿足兩端的邊界條件。

空氣受熱後，\(v\) 增加，因此管子的每一個共振頻率都會依照下式增加：

\[
f_n=\frac{nv}{2L}
\]

例如，新的第三諧波頻率為

\[
f_3
=\frac{3(350\ \text{m s}^{-1})}{2(0.75\ \text{m})}
=700\ \text{Hz}
\]

因此，第三諧波的共振頻率已由 \(680\ \text{Hz}\) 移至 \(700\ \text{Hz}\)。

下一個有用的步驟，是把這種兩端開口的模式與一端封閉的管子作比較。只改變一個邊界條件，就會改變哪些波長能夠容納在管內，而這也正是一端封閉管具有截然不同諧波序列的原因。
