平行板之間的均勻電場：HSC 物理

兩塊平行帶電板的示意圖，通常會把它們之間的電場線畫得整齊而筆直。但想像一下，把一個很小的正試驗電荷從兩板中央移向其中一個邊緣。它在整個移動過程中受到的力會完全相同嗎？

不會。在中央位置，電場可以非常接近均勻；靠近邊緣時，電場開始彎曲並發生變化。正因如此，我們會說平行板之間的電場是近似均勻，而不是完全均勻。

每當你使用 \(E = \Delta V/d\)、預測帶電粒子所受的力，或畫出它在兩板之間的運動軌跡時，這一點都很重要。這個方程式非常有用，但你必須先判斷均勻電場模型是否合理。

01均勻電場實際上會是甚麼樣子？

想像兩塊大型、平坦的導體板彼此相對。一塊帶正電，另一塊帶負電。

把一個正試驗電荷放在兩板之間的中間位置。它受到正極板的排斥，同時受到負極板的吸引。這兩種作用都把它推向同一個整體方向：從正極板指向負極板。

現在把試驗電荷橫向移動一小段距離，同時讓它仍然遠離邊緣。

你會預測它所受的力有甚麼變化？

如果極板的尺寸相對於兩板間距很大，幾乎沒有任何變化。力的大小和方向都幾乎相同。

這就是近似均勻電場的意思：電場向量從一個位置到另一個位置幾乎保持不變。

在平行板之間的中央區域：

• 電場線近似為直線
• 電場線近似互相平行
• 電場線之間的間距近似相同
• 電場方向由正極板指向負極板
• 電場強度近似保持不變

一個有用的想像方式，是把它看成兩個巨大的花灑噴頭彼此相對。在中央位置，你可以想像水流幾乎沿著筆直而平行的路徑前進；靠近邊緣時，水流則可能向外散開。

這個類比有一個重要限制。電場線並不是粒子流。它們只是一種繪圖工具，用來表示電場的方向和相對強弱。

02為甚麼平行板會產生近似均勻的電場

先從理想化情況開始。

想像兩塊極板在所有橫向方向上都無限延伸。也就是說，它們根本沒有邊緣。

正極板產生的電場方向由它向外。負極板產生的電場方向則指向它。

在兩板之間，這兩個電場方向相同，因此會互相疊加。

在兩板外側，這兩個電場方向相反；對理想情況下電荷大小相等、符號相反的兩塊極板而言，兩者會互相抵消。

因此，在理想的無限大平行板之間會形成完全均勻的電場。

當然，真實的極板尺寸有限。沒有人會在物理實驗室後面藏著一塊無限寬的鋁板。

不過，如果極板的寬度和高度都遠大於它們之間的間距，那麼靠近中央的一個位置就不太會「察覺」到邊緣的存在。此時，無限大極板模型在中央區域就會成為很好的近似。

因此，我們得到一條重要的建模原則：

極板很大、間距很小，而且所研究的位置遠離邊緣時，均勻電場近似通常是合理的。

並不存在一條神奇的界線，讓電場一跨過去就突然不再均勻。當你逐漸接近邊緣時，這個近似會逐漸變差。

03電場強度與電勢差

假設兩塊極板之間的電勢差為 \(\Delta V\)，而兩板的垂直間距為 \(d\)。

在均勻電場中，電勢會隨距離以固定速率改變。因此，電場強度的大小為

\[
E = \frac{\Delta V}{d}
\]

其中：

• \(E\) 是電場強度，單位為伏特每米（\(\text{V m}^{-1}\)），或等效地以牛頓每庫侖（\(\text{N C}^{-1}\)）表示
• \(\Delta V\) 是兩塊極板之間電勢差的大小，單位為伏特（\(\text{V}\)）
• \(d\) 是兩塊極板之間的垂直距離，單位為米（\(\text{m}\)）

電場方向由較高電勢指向較低電勢，因此是由正極板指向負極板。

注意這條方程式真正表達的意思。如果相同的電壓變化發生在更短的距離內，電勢隨位置變化得更快，因此電場會更強。

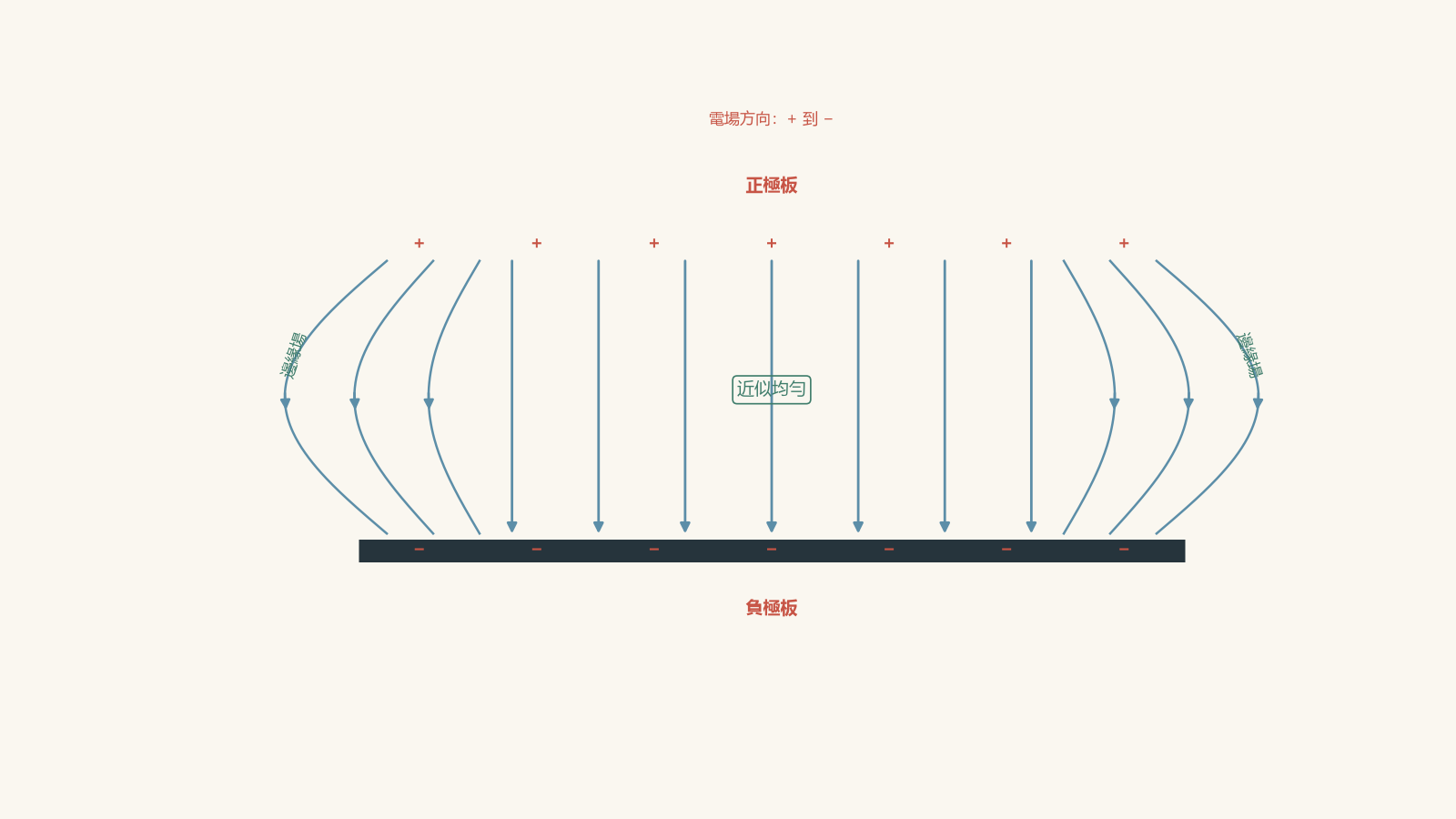

04為甚麼電場會在邊緣彎曲

現在回到真實、尺寸有限的極板。

在靠近中央的位置，極板上的電荷在每個橫向方向周圍都有大量其他極板表面。幾何形狀近似對稱，因此會在間隙中形成我們熟悉的筆直電場。

靠近邊緣時，這種對稱性便消失了。極板在邊緣之外不再延續，因此沒有導體表面繼續提供相同的電場貢獻。

因此，電場會繞著極板末端彎曲。這稱為邊緣效應或邊緣場效應。

邊緣場有兩個重要特徵：

1. 它的方向不再只是垂直於極板的大片平面。
2. 它的大小不再從一點到另一點保持不變。

電場也會延伸到兩板正對區域以外的空間。因此，真實平行板在外部並不會具有完全為零的電場。

這裡還可以進一步說得更精確。真實導體板上的電荷不一定以完全固定的表面密度分布。電荷往往會更集中在邊緣和曲率較大的區域。因此，在非常接近邊緣的位置，局部電場可能相當強。

所以，不要把情況過度簡化為「電場在邊緣附近只會變弱」。更穩妥的說法是：

在邊緣附近，電場會變得不均勻。它的大小和方向都可能改變。

05為甚麼電場線會以直角與導體相交

仔細觀察其中一塊極板附近的電場圖。即使電場線在邊緣附近彎曲，它與導體表面相交時仍然是直角。

為甚麼？

假設電場存在沿著導體表面的分量。導體內的自由電子就會受到沿表面方向的力，並因此移動。

但在靜電平衡狀態下，電荷已重新分布，使電荷不會持續移動。

因此，導體表面的電場不可能具有平行於導體表面的分量。它必須垂直於表面。

這也解釋了為甚麼電場方向可以繞著極板的實際邊緣彎曲。隨著導體的幾何形狀改變，「垂直於表面」的方向也會改變。

06\(E=\Delta V/d\) 是一個模型，而不是萬能公式

一個常見錯誤，是一看到兩塊平行板就立即寫出

\[
E=\frac{\Delta V}{d}
\]

彷彿它能給出空間中每一點的電場。

它不能。

這種形式的方程式假設電場均勻。對大型而且間距較小的平行板而言，它在中央區域非常適用。

靠近邊緣時，電勢仍會隨空間位置改變，但不會在每個方向上都以相同的固定速率變化。電場可以同時具有橫向和垂直分量，因此單一的 \(\Delta V/d\) 數值無法描述完整的局部電場。

以下決策表很有用：

這裡的近似二字十分重要。

07電勢也能顯示電場是否均勻

還有另一種辨認均勻電場的方法。

假設你在從其中一塊極板直接移向另一塊極板的過程中，於等距位置測量電勢。

如果電場均勻，相同的距離變化就會產生相同的電勢變化。

例如：

每增加 \(5\text{ mm}\)，電勢就增加 \(100\text{ V}\)。這個固定的變化率對應固定的電場強度大小。

在極板邊緣附近，這種整齊的關係可能會失效，因為電場不再純粹垂直於極板，其大小也不再保持固定。

因此，我們可以用兩種等效方式描述中央的均勻區域：

• **電場圖像：**筆直、平行、間距相等的電場線
• **電勢圖像：**電勢隨垂直距離呈線性變化

08帶電粒子在均勻區域中會怎樣運動？

一旦電場可以近似視為均勻，粒子所受的力就是

\[
\vec F=q\vec E
\]

正電荷沿電場方向加速。負電荷則沿相反方向加速。

由於均勻區域中的 \(E\) 為常數，對電荷量固定的粒子而言，\(F\) 也是常數。根據牛頓第二定律，

\[
a=\frac{F}{m}=\frac{qE}{m}
\]

其中 \(a\) 是以 \(\text{m s}^{-2}\) 為單位的加速度，而 \(m\) 是以公斤為單位的粒子質量。

正因為加速度保持不變，均勻電場模型才如此有用。

09最容易出現的誤解：「平行板就代表均勻電場」

並不完全正確。

具有大小相等、符號相反電荷分布的無限大平行板，會產生理想的均勻電場。

有限大小的平行板只會在合適的中央區域產生近似均勻的電場。

當極板間距與極板尺寸相比並不算小時，這項區別尤其重要。

想像兩塊正方形極板只有 \(20\text{ mm}\) 寬，但相距 \(15\text{ mm}\)。幾乎沒有任何區域可以算是明顯遠離邊緣。在整個間隙中都畫出完全筆直的電場線，會是一個很差的模型。

現在想像極板寬達 \(500\text{ mm}\)，但仍然相距相同的 \(15\text{ mm}\)。靠近中央的位置，相對於板間距而言離邊緣遠得多，因此均勻電場近似會好得多。

這是物理學中的一個普遍道理：一條方程式在其模型之內可以完全正確，但如果模型的假設與實際情況不符，它仍然可能給出很差的描述。

10問題與解答

問題 1

兩塊大型平行板相距 \(25\text{ mm}\)，電勢差為 \(750\text{ V}\)。上方極板帶正電。

計算中央區域的電場強度，並指出其方向。

解答 1

電場為向下的 \(3.0\times10^4\text{ V m}^{-1}\)，由正極板指向負極板。

把間距換算成米：

\[
d=25\text{ mm}=0.025\text{ m}
\]

對近似均勻的中央電場，

\[
E=\frac{\Delta V}{d}
=\frac{750}{0.025}
=3.0\times10^4\text{ V m}^{-1}
\]

電場方向定義為正試驗電荷會加速的方向。因此，它由帶正電的上方極板指向帶負電的下方極板。

重要的假設是，所考慮的位置位於中央區域，而邊緣效應可以忽略。

問題 2

一個電子靜止放置在大小為 \(1.2\times10^4\text{ N C}^{-1}\)、方向向左的均勻電場中。

計算電子最初受到的電力，並指出其方向。

使用電子電荷量 \(-1.60\times10^{-19}\text{ C}\)。

解答 2

電子受到大小為 \(1.92\times10^{-15}\text{ N}\)、方向向右的力。

電力大小為

\[
F=|q|E
\]

所以

\[
\begin{aligned}
F&=(1.60\times10^{-19})(1.2\times10^4)\\
&=1.92\times10^{-15}\text{ N}
\end{aligned}
\]

電場向左，但電子帶負電。因此電子受到的電力方向與電場相反，也就是向右。

一個常見錯誤，是計算出正確的力的大小，卻讓電子沿著電場方向運動。正電荷沿電場方向加速；負電荷則逆著電場方向加速。

問題 3

一對長方形平行板接在固定的 \(600\text{ V}\) 電源上。兩板間距由 \(10\text{ mm}\) 增加到 \(20\text{ mm}\)，而極板的寬度和高度保持不變。

描述你預期出現的兩項變化：

• 中央附近的近似電場強度
• 邊緣效應的重要程度

解答 3

中央電場強度約減半，而相對於中央均勻區域而言，邊緣效應會變得更加顯著。

最初，

\[
E_1=\frac{600}{0.010}
=6.0\times10^4\text{ V m}^{-1}
\]

當間距加倍後，

\[
E_2=\frac{600}{0.020}
=3.0\times10^4\text{ V m}^{-1}
\]

所以中央區域的近似電場強度減半。

第二項變化不能單靠 \(E=\Delta V/d\) 求得。在極板尺寸保持不變的情況下增加兩板間距，會使間隙相對於極板寬度和高度變大。因此，邊緣對兩板之間區域的影響會更大。

最容易犯的錯誤，是只討論電場強度的數值。幾何形狀同樣決定了均勻電場模型的近似程度。

問題 4

兩名學生研究相距 \(12\text{ mm}\)、電勢差為 \(300\text{ V}\) 的兩塊極板。

學生 A 計算

\[
E=\frac{300}{0.012}=2.5\times10^4\text{ V m}^{-1}
\]

學生 B 用電場探測器在多個位置進行測量。在中央附近，讀數接近 \(2.5\times10^4\text{ V m}^{-1}\)，但在其中一個邊緣附近，讀數的大小和方向都有變化。

學生 A 認為探測器一定有故障，因為 \(E=\Delta V/d\) 只會得到一個數值。

評估學生 A 的結論。

解答 4

學生 A 的結論不正確。這些測量結果與有限大小平行板所產生的邊緣效應一致。

計算

\[
E=\frac{\Delta V}{d}
=\frac{300}{0.012}
=2.5\times10^4\text{ V m}^{-1}
\]

適用於近似均勻的中央區域。

它並不能證明真實、有限大小的極板之間每一個位置的電場都恰好是這個數值。

在邊緣附近，電場線會向外彎曲。因此，電場的大小和方向都可能改變。中央附近的探測器讀數與 \(2.5\times10^4\text{ V m}^{-1}\) 相符，實際上正支持了均勻電場近似在應該適用的地方確實有效。

學生 A 把模型的假設當成了真實裝置的精確性質。問題就在這裡。

問題 5

一個帶正電的油滴，質量為 \(2.0\times10^{-12}\text{ kg}\)，電荷量為 \(+4.0\times10^{-15}\text{ C}\)。它最初靜止在兩塊水平平行板之間的中間位置，兩板相距 \(8.0\text{ mm}\)。

假設油滴一開始位於均勻的中央區域。

計算平衡油滴重量所需的電勢差。然後解釋，為甚麼當油滴向側面漂移、接近極板邊緣時，相同的電勢差可能無法再讓油滴保持靜止。

使用 \(g=9.8\text{ m s}^{-2}\)。

解答 5

在中央均勻區域中，需要約 \(39\text{ V}\) 的電勢差，但油滴靠近邊緣時可能無法再保持靜止，因為局部電場的大小和方向都會改變。

要讓油滴保持靜止，向上的電力必須等於向下的重量：

\[
qE=mg
\]

因此，

\[
E=\frac{mg}{q}
\]

代入數值，

\[
\begin{aligned}
E&=\frac{(2.0\times10^{-12})(9.8)}
{4.0\times10^{-15}}\\
&=4.9\times10^3\text{ N C}^{-1}
\end{aligned}
\]

對均勻電場而言，

\[
E=\frac{\Delta V}{d}
\]

所以

\[
\begin{aligned}
\Delta V&=Ed\\
&=(4.9\times10^3)(8.0\times10^{-3})\\
&=39.2\text{ V}
\end{aligned}
\]

因此，所需的電勢差約為

\[
\boxed{39\text{ V}}
\]

要讓帶正電油滴受到向上的電力，電場必須向上。因此，下方極板相對於上方極板必須帶正電。

不過，在邊緣附近，電場不再與計算時使用的相同垂直向量一致。邊緣效應會使電場具有橫向分量，而且其垂直分量也可能與中央區域的數值不同。

這表示 \(qE=mg\) 這個條件，以及電力恰好向上的情況，都可能不再成立。油滴可能在垂直方向、水平方向，或兩個方向同時加速。

隱含的假設並不是力的方程式。\(F=qE\) 仍然成立。真正的隱含假設是：兩塊極板之間每一處都存在相同的均勻電場。

11這讓你接下來能做甚麼

一旦你能判斷平行板電場在哪些位置可以合理地視為均勻，帶電粒子的運動就會更容易建模。在中央區域，\(F=qE\) 為常數，因此粒子會沿電場方向作等加速度運動。

這會直接引出電子束、帶電粒子的偏轉，以及電力與磁力同時作用的情況。最重要的習慣也會一直派上用場：在使用簡潔的方程式之前，先找出令這條方程式得以成立的物理假設。
