閉管中的駐波：波節與奇次諧波

對著瓶口吹氣，就能聽到清晰的音調。把空氣柱縮短，音高就會上升。但奇妙的是：一端封閉的管子，並不能支援所有看似能放進管內的駐波形態。

假設一根閉管的基頻是 200 Hz。你會預期下一個頻率是 400 Hz，還是 600 Hz？

對於理想的一端封閉、另一端開放的管子，答案是 600 Hz。400 Hz 的波形無法同時滿足管子兩端的條件。

這個缺少的第二諧波，正是理解閉管的關鍵。

01每一端必須滿足甚麼條件？

空氣中的聲音是一種縱波。空氣粒子沿著與聲音傳播方向平行的方向前後振動。

在管內，聲波會在兩端反射。入射波與反射波可以互相干涉，形成駐波，其中有些固定位置的空氣幾乎不移動，而其他位置的空氣則會強烈振動。

在考慮方程式之前，先想像一下管子的兩端。

在封閉端，空氣被擋在固體壁面前。那裡的空氣粒子不能穿過牆壁前後振動，因此其位移必須為零。

所以，封閉端是位移波節。

在開放端，空氣可以自由進出，因此其位移可以很大。

所以，開放端近似為位移波腹。

對於理想閉管：

這一個邊界條件就決定了所有允許的駐波形態。

02能夠容納的最短波形

駐波中的波節與波腹會交替出現。

在正弦駐波中：

• 波節到最近的波腹 = \(\frac{\lambda}{4}\)
• 波節到最近的波節 = \(\frac{\lambda}{2}\)
• 波腹到最近的波腹 = \(\frac{\lambda}{2}\)

這裡，\(\lambda\) 是以米為單位的波長。

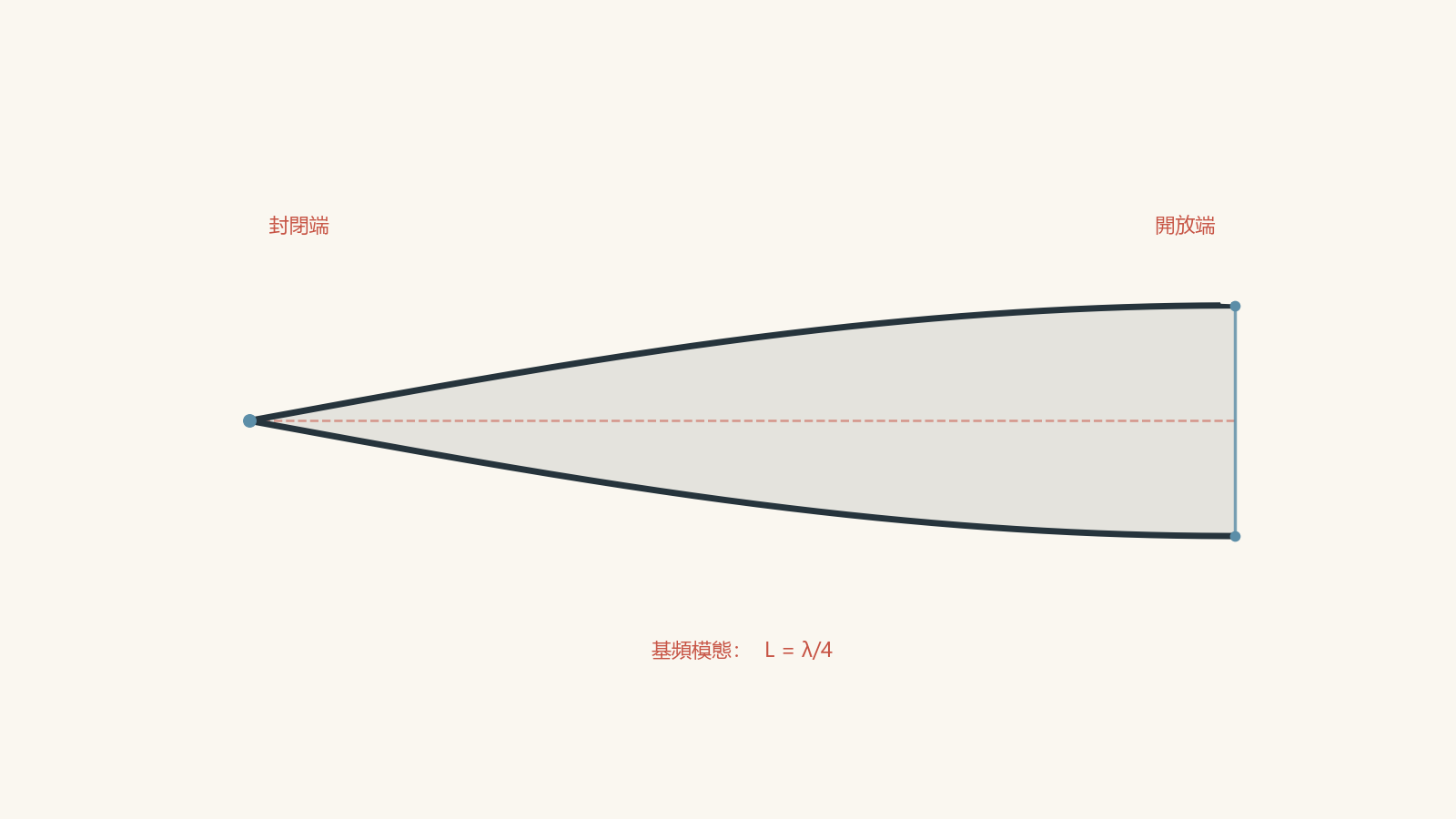

閉管要求一端是波節，另一端是波腹。從波節到波腹，最短需要多長的一段波？

四分之一個波長。

因此，對於最簡單的駐波，

\[
L = \frac{\lambda}{4}
\]

其中 \(L\) 是管長。

重新排列可得

\[
\lambda = 4L
\]

這就是閉管的基頻模態。

在死記這個關係之前，先把它想像清楚會很有幫助。這並不是說管子在某種意義上「只包含四分之一個聲波」，也不是說只有四分之一個行波存在。更準確地說，兩個邊界之間的駐波空間形狀，相當於正弦週期的四分之一。

03從波長求基頻

對任何波而言，

\[
v = f\lambda
\]

其中：

• \(v\) 是波速，單位為米每秒，\(\text{m s}^{-1}\)
• \(f\) 是頻率，單位為赫茲，Hz
• \(\lambda\) 是波長，單位為米，m

對閉管的基頻而言，\(\lambda = 4L\)。因此，

\[
f_1 = \frac{v}{4L}
\]

下標 1 表示第一諧波，也就是基頻。

04為甚麼第二諧波無法成立

現在嘗試提高頻率。

學生可能會推想，下一個模態的頻率應該是基頻的兩倍。對於兩端固定的弦，情況確實如此，所以這個推測是合理的。

但閉管的兩端具有不同的邊界條件。

如果在波速保持不變的情況下把基頻加倍，就必須把波長減半。由

\[
L=\frac{\lambda_1}{4},
\]

開始，所假設的第二諧波將具有波長

\[
\lambda_2=\frac{\lambda_1}{2}.
\]

這會使管長變成

\[
L=\frac{\lambda_2}{2}.
\]

半個波長會讓你從一個波節到達另一個波節。

但開放端需要的是波腹。

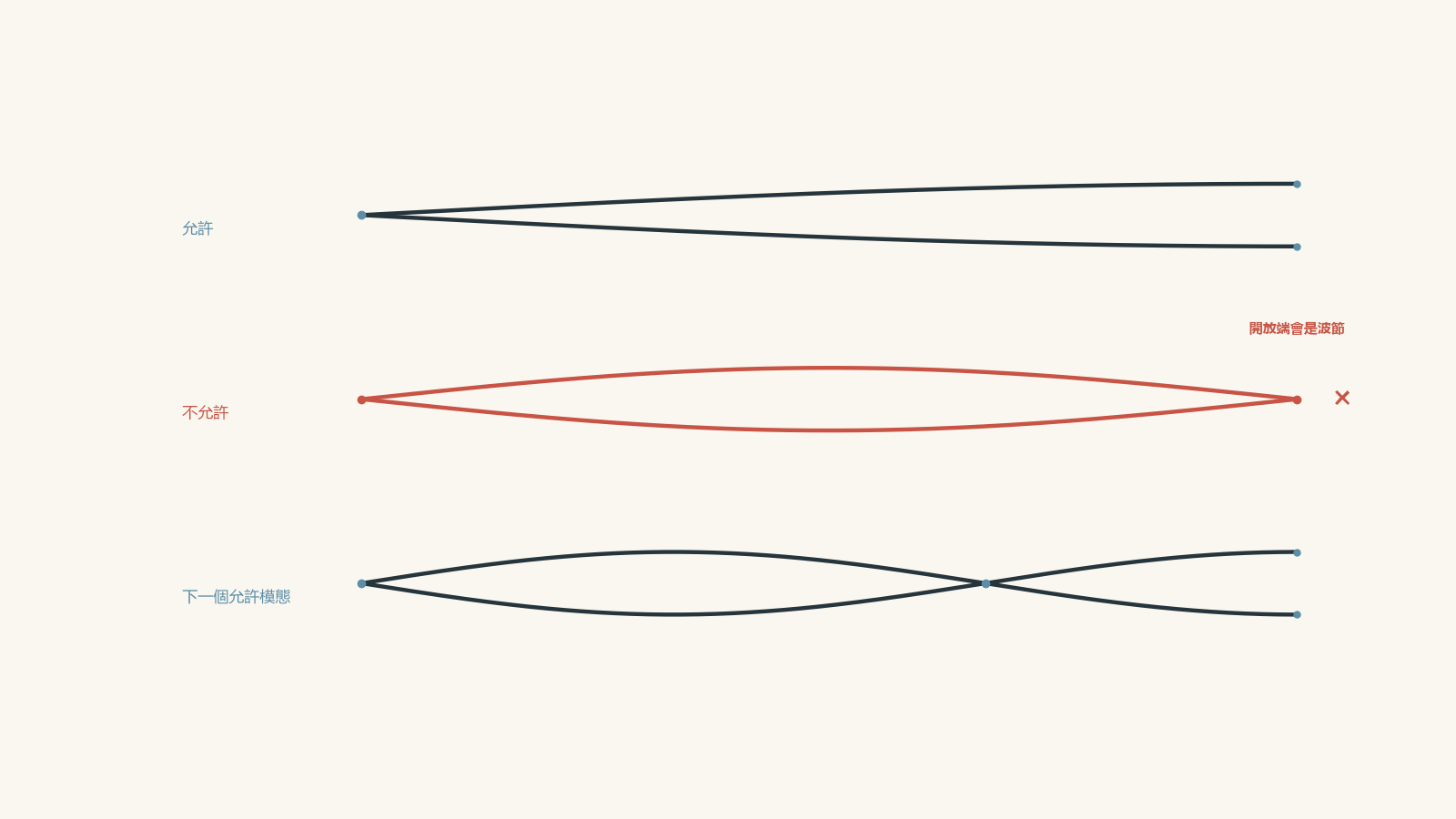

所以，第二諧波的波形無法成立。

這並不是為了讓閉管題目更麻煩而硬性規定的規則。這個波形之所以不被允許，是因為它違反了開放端的物理條件。

05為甚麼只出現奇次諧波

下一個允許的波形仍然必須從波節開始，並在波腹結束。

從封閉端開始，我們可以容納：

\[
\frac{\lambda}{4},\quad
\frac{3\lambda}{4},\quad
\frac{5\lambda}{4},\quad
\frac{7\lambda}{4},\ldots
\]

因此，允許的管長關係為

\[
L=\frac{(2n-1)\lambda_n}{4},
\]

其中 \(n=1,2,3,\ldots\) 用來計算允許模態的次序。

重新排列，

\[
\lambda_n=\frac{4L}{2n-1}.
\]

使用 \(v=f\lambda\)，

\[
f_n=\frac{(2n-1)v}{4L}.
\]

這裡的記號需要小心理解。當 \(n=1,2,3,\ldots\) 時，相應的實際諧波為：

所以，理想閉管所支援的頻率比例為

\[
1:3:5:7:\ldots
\]

它只支援基頻的奇次諧波。

把第二個允許模態稱為「第二諧波」是一個常見錯誤。它確實是第二個模態，但其頻率是基頻的三倍，因此它是第三諧波。

06一種有助於理解波形的方法

想像一場規矩非常嚴格的第一次約會：桌子一端的人必須完全保持不動，而另一端的人則要盡可能自由活動。

保持不動的人代表封閉端的位移波節。自由活動的人代表開放端的位移波腹。

你可以在兩者之間加入更多振動區段，但兩端的條件不能改變。每一個可接受的波形，仍然必須從零位移開始，並在最大位移結束。

不過，一旦我們要仔細考慮空氣實際上如何運動，這個比喻就不再適用。空氣粒子只是在各自的平衡位置附近局部振動。它們不會像人在桌邊移動一樣，從波節移動到波腹。

08位移與壓力並不是相同的波形

這裡還有一層額外的精確概念，經常令人混淆。

到目前為止，我們描述的是空氣粒子的位移。但聲波也涉及壓力變化。

在封閉端，空氣不能大幅移動，但可以被強烈壓縮在牆壁前。因此：

• 位移波節是壓力波腹
• 位移波腹是壓力波節

對閉管而言：

乍看之下，這可能有點像是顛倒了。想想封閉端：牆壁阻止空氣粒子移動，因此位移很小。但鄰近的粒子可以在這個邊界處聚集、壓縮，造成很大的壓力變化。

在開放端，空氣可以自由移動，而其壓力會保持接近外界的大氣壓。因此，位移變化較大，而壓力變化較小。

如果一幅圖沒有說明它表示的是位移還是壓力，就不要隨意標示其中的波節和波腹。這兩種波形的波節和波腹是相反的。

09理想模型有其限制

說位移波腹恰好位於開放端，是一種理想化處理。

在真實的管子中，振動的空氣會稍微延伸到實際開口之外。因此，管子的行為就像其共振空氣柱比實際量得的管長稍長一些。這稱為端點修正。

在大多數入門級 HSC 計算中，如果題目沒有提供或要求端點修正，就使用理想模型：

\[
f_1=\frac{v}{4L}.
\]

但要記住這條方程式所作的假設：它把有效共振長度和實際量得的長度視為相同。

10最快的判斷規則

當你看到管內駐波問題時，先判斷管子的兩端是甚麼情況。

對於一端封閉、另一端開放的管子：

1. 在封閉端使用位移波節。
2. 在開放端使用位移波腹。
3. 在管內放入奇數個四分之一波長。
4. 使用

\[
L=\frac{(2n-1)\lambda_n}{4}.
\]

1. 因此，允許的頻率為

\[
f_n=\frac{(2n-1)v}{4L}.
\]

1. 只會出現第一、第三、第五、第七，以及更高的奇次諧波。

如果題目顯示的是壓力駐波，就把波節和波腹的標示反過來。

11問題與解答

問題 1

一根長 0.75 m 的管子一端封閉。取聲速為 \(345\text{ m s}^{-1}\)。

計算基頻。

解答 1

基頻為 115 Hz。

對於閉管的基頻模態，

\[
L=\frac{\lambda}{4},
\]

所以

\[
\lambda=4L=4(0.75\text{ m})=3.00\text{ m}.
\]

使用

\[
v=f\lambda,
\]

可得

\[
f=\frac{v}{\lambda}
=\frac{345\text{ m s}^{-1}}{3.00\text{ m}}
=115\text{ Hz}.
\]

因此，在理想閉管模型中，這段 0.75 m 的空氣柱所能支援的最低共振頻率為 115 Hz。

問題 2

一根閉管的基頻為 140 Hz。寫出接下來兩個允許的共振頻率，並指出它們的諧波次數。

解答 2

接下來兩個允許的頻率是 420 Hz，即第三諧波；以及 700 Hz，即第五諧波。

一端封閉的管子只支援奇次諧波：

\[
f_1,\quad 3f_1,\quad 5f_1,\ldots
\]

因此，

\[
f_3=3(140\text{ Hz})=420\text{ Hz},
\]

以及

\[
f_5=5(140\text{ Hz})=700\text{ Hz}.
\]

一個很容易犯的錯誤，是因為 420 Hz 是第二個允許的共振，就把它稱為「第二諧波」。它是第二個允許的模態，但其頻率是基頻的三倍，因此它是第三諧波。

問題 3

一名學生畫出一根左端封閉、右端開放的管內位移駐波圖。他的圖顯示兩端都是波腹。

解釋為甚麼這幅圖不能代表該管的一個允許共振。

解答 3

這幅圖不是允許的位移駐波，因為封閉端必須是位移波節，而不是波腹。

在封閉端，固體壁面阻止邊界處的空氣粒子前後振動。因此它們的位移為零，使封閉端成為位移波節。

開放端則近似為位移波腹，因為那裡的空氣可以自由移動。

若封閉端是波腹，就表示在牆壁阻止空氣移動的位置需要有最大的空氣粒子位移。因此，不論波形其餘部分看起來配合得多整齊，這幅圖都違反了物理邊界條件。

問題 4

一根 0.60 m 長的管子一端封閉。聲速為 \(336\text{ m s}^{-1}\)。

一個聲源可以產生 140 Hz、280 Hz、420 Hz、560 Hz 和 700 Hz 的頻率。

這些頻率中哪些可以在管內產生理想共振？請解釋你的推理，而不是逐一測試每個頻率。

解答 4

列表中的共振頻率是 140 Hz、420 Hz 和 700 Hz。

先求基頻：

\[
f_1=\frac{v}{4L}
=\frac{336\text{ m s}^{-1}}{4(0.60\text{ m})}
=\frac{336}{2.40}\text{ Hz}
=140\text{ Hz}.
\]

閉管只支援基頻的奇數倍：

\[
f=(1,3,5,7,\ldots)f_1.
\]

因此，

\[
f_1=140\text{ Hz},
\]

\[
f_3=3(140\text{ Hz})=420\text{ Hz},
\]

以及

\[
f_5=5(140\text{ Hz})=700\text{ Hz}.
\]

280 Hz 和 560 Hz 分別是 140 Hz 的第二和第四諧波。它們需要的駐波形態無法同時使一端為位移波節、另一端為位移波腹。

因此，一個實用的捷徑是先找出基頻，再套用奇次諧波規律。

問題 5

兩個理想空氣柱長度相同。管 A 的兩端都開放。管 B 一端封閉、另一端開放。

一名學生聲稱：「因為兩根管子長度相同，而且裡面都是相同的空氣，所以它們一定有相同的基頻。」

利用駐波的邊界條件評估這個說法。

解答 5

這個說法不正確：在理想模型下，管 B 的基頻是管 A 的一半。

對於開管，每一個開放端都是位移波腹。連接一個波腹到另一個波腹的最短駐波形態包含半個波長：

\[
L=\frac{\lambda_A}{2}.
\]

因此，

\[
\lambda_A=2L
\]

以及

\[
f_A=\frac{v}{2L}.
\]

對管 B 而言，封閉端是位移波節，而開放端是位移波腹。最短的允許波形包含四分之一個波長：

\[
L=\frac{\lambda_B}{4}.
\]

因此，

\[
\lambda_B=4L
\]

以及

\[
f_B=\frac{v}{4L}.
\]

比較兩者，

\[
f_B=\frac{1}{2}f_A.
\]

這名學生隱含的假設是，單靠管長就能決定共振波長。事實並非如此。是邊界條件決定這段長度可以容納一個波長的哪一部分。

問題 6

一名實驗者測得一根管子在約 255 Hz、425 Hz 和 595 Hz 出現強烈共振。他聲稱這根管子一端封閉，而且這些頻率是連續的允許模態。

在不知道管長或聲速的情況下，判斷這些測量結果是否與該說法一致。如果一致，估算其基頻。

解答 6

這些測量結果與閉管的連續允許模態一致，估算基頻為 85 Hz。

對於理想閉管，允許頻率的形式為

\[
f=(1,3,5,7,\ldots)f_1.
\]

測得的頻率差為

\[
425-255=170\text{ Hz}
\]

以及

\[
595-425=170\text{ Hz}.
\]

相鄰的奇次諧波相差 \(2f_1\)，因為

\[
(5f_1-3f_1)=2f_1
\]

而之後相鄰的模態也是如此。

因此，

\[
2f_1=170\text{ Hz},
\]

所以

\[
f_1=85\text{ Hz}.
\]

現在檢查測量值：

\[
3f_1=3(85\text{ Hz})=255\text{ Hz},
\]

\[
5f_1=5(85\text{ Hz})=425\text{ Hz},
\]

\[
7f_1=7(85\text{ Hz})=595\text{ Hz}.
\]

因此，觀察到的共振峰分別對應第三、第五和第七諧波。

較細微的一點是，觀察到的最低共振不一定就是基頻。在這個例子中，如果把 255 Hz 當成基頻，就會預測下一個允許共振為 \(3(255)=765\text{ Hz}\)，這與測量結果矛盾。

12接下來你可以理解甚麼

奇次諧波的規律，本質上是一個邊界條件問題。只要你能觀察一個系統的兩端，並判斷哪些位置必須是波節、哪些位置必須是波腹，頻率方程式就不再只是彼此孤立、需要死記的公式。

同一個概念也是比較閉管、開管，以及弦上的駐波時的重要下一步。它們的諧波形態之所以不同，是因為它們的邊界對波施加了不同的條件。
